Elektrik Motoru İçin Kablo Kesiti Hesabı Nasıl Yapılır?
Motor kablo kesiti, elektrik motorlarını güvenli ve verimli bir şekilde çalıştırmak için en önemli tasarım parametrelerinden biridir. Motor kablo kesiti yanlış seçilirse, kablolama aşırı ısınabilir ve yangın riski oluşabilir. Motor kablo kesiti hesabı, motor gücü, iletim mesafesi ve ortam şartlarına göre yapılmalıdır.
Motor Kablo Kesiti Nedir?

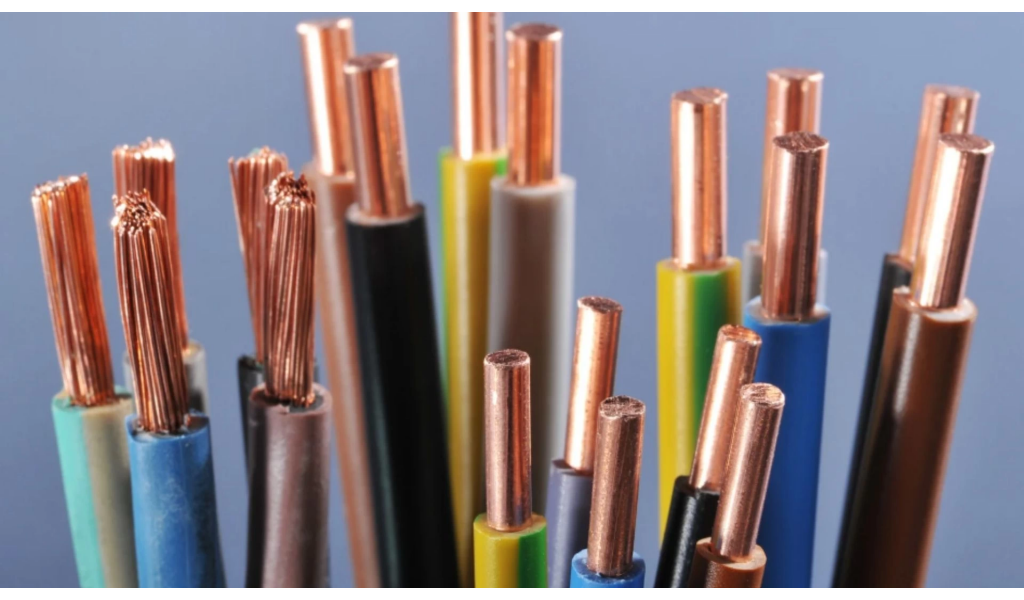

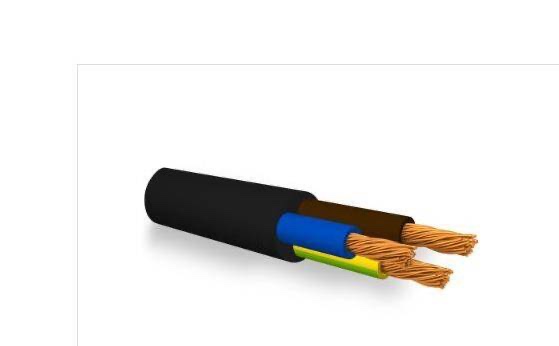

Motor kablo kesiti, kablonun iç kesit alanını ifade eder ve mm² (milimetre kare) cinsinden ölçülür. Motor kablo kesiti arttıkça, kablonun elektrik akımını taşıma kapasitesi de artar. Motor kablo kesiti küçük olursa, kablo direnci artar ve ısı oluşur.
Motor Kablo Kesiti Seçimini Etkileyen Faktörler
Motor kablo kesiti hesabında ilk etken, motorun çalışma akımıdır. Motor kablo kesiti, motorun nominal akımından yüksek olmalıdır. Başlangıç akımı, normal çalışma akımından 5-7 kat daha fazla olabileceğinden, motor kablo kesiti buna dayanıklı olmalıdır.
Motor kablo kesiti seçiminde ikinci önemli faktör, kablo uzunluğudur. Uzun kablolarda voltaj düşüşü meydana gelir. Motor kablo kesiti hesabında bu voltaj düşüşü %5'ten az olmalıdır.
Çevre sıcaklığı, motor kablo kesiti için üçüncü önemli faktördür. Sıcak ortamlarda motor kablo kesiti daha büyük seçilmelidir. Motor kablo kesiti kurulum şekline göre de değişir - tüpte, açık havada veya toprak altında olması motor kablo kesiti seçimini etkiler.
Iletken malzemesi de motor kablo kesiti hesabını etkiler. Bakır iletken, alüminyum iletkenlerden daha iyi elektrik iletkenliğine sahiptir. Motor kablo kesiti hesabında bakır kablo kullanıldığında, alüminyuma kıyasla daha küçük kesit seçilebilir.
Motor Kablo Kesiti Hesaplama Formülü
Motor kablo kesiti hesaplamak için standart formül şu şekildedir:
S = (2 × L × I × cosφ) / (γ × ΔU%).
Burada S, kablo kesitini (mm²) temsil eder, L kablo uzunluğunu (metre), I motor akımını (amper), cosφ güç faktörünü, γ iletkenin özdirenç katsayısını, ΔU% ise izin verilen voltaj düşüşü yüzdesini gösterir.
Motor kablo kesiti hesabında cosφ değeri genellikle 0,85 olarak alınır. ΔU% değeri normal çalışma koşullarında %5 olarak kabul edilir. Bakır iletken için γ değeri 55-60 arasındadır. Motor kablo kesiti formülü, endüstriyel uygulamalar için en sık kullanılan yöntemdir.
Pratik Örnek: Motor Kablo Kesiti Hesabı
15 kW gücünde, 380 voltluk üç faz motorun 50 metre mesafedeki motor kablo kesiti hesaplayalım. Önce motorun çalışma akımını bulmalıyız: I = P / (√3 × U × cosφ) = 15000 / (√3 × 380 × 0,85) ≈ 26,8 amper.
Motor kablo kesiti formülüne göz atalım:
S = (2 × 50 × 26,8 × 0,85) / (55 × 5) = 2278 / 275 ≈ 8,3 mm². Bu hesaplamaya göre motor kablo kesiti 10 mm² seçilmelidir. kablo ve kablo aksesuarları kategorisinde uygun kesitleri bulabilirsiniz.
Motor Kablo Kesiti Referans Tabloları
Motor kablo kesiti seçimi için hazır referans tabloları kullanmak pratiktir. Genellikle motor gücü, uzunluk ve kablo türüne göre tablolanmış motor kablo kesiti değerleri mevcuttur. Motor kablo kesiti tabloları, hızlı ve güvenilir seçim yapılmasını sağlar.
Motor kablo kesiti seçiminde, eğer hesaplanan değer tam bir standart kesit değilse, motor kablo kesiti daima bir üst kesit seçilmelidir. Motor kablo kesiti 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm² gibi standart değerlerde bulunur.
IEC ve TSE Standartları
Motor kablo kesiti hesabında IEC 60364 standardı uluslararası düzeyde kabul görmüştür. Türkiye'de motor kablo kesiti TSE (Türk Standartları Enstitüsü) tarafından belirlenmiş kurallar izlenmelidir. Motor kablo kesiti seçiminde bu standartlar mutlaka gözönünde bulundurulmalıdır.
alçak gerilim malzemeleri seçerken motor kablo kesiti uyumluluğu kontrol edilmelidir. Standartlara uygun motor kablo kesiti seçimi, elektrik tesisinin güvenliğini ve uzun ömürlü çalışmasını garantiler.
Motor Kablo Kesiti Belirleme Aşamaları
Motor kablo kesiti belirlemek için yapılması gerekenler: Birinci olarak motorun nominal gücü ve voltajını belirleyin. İkinci olarak motor akımını hesaplayın. Üçüncü olarak iletim mesafesini ölçün.
Dördüncü olarak çevre sıcaklığını ve kurulum şeklini tespit edin. Beşinci olarak motor kablo kesiti formülünü uygulayın veya referans tablosundan yararlanın. Altıncı olarak hesaplanan değerden bir üst standart motor kablo kesiti seçin. Son olarak kategorilerimizi ziyaret ederek uygun kablo tedarikçisini bulun.
Motor Kablo Kesiti Yanı Sıra Dikkat Edilecek Diğer Noktalar
Motor kablo kesiti uygun seçilse bile, kablo yalıtımı ve koruma kalitesi de önem taşır. Motor kablo kesiti hesabında yalnız taşıyabilmesi değil, ısı dayanıklılığı da kontrol edilmelidir. Uzun süreli aşırı yük koşullarında motor kablo kesiti daha da büyük olmalıdır.
Motor kablo kesiti yanında, topraklama ve fazlardan faz iletkenine kaç ayrı kablo kullanılacağı da belirtilmelidir. Motor kablo kesiti doğru seçilmiş olsa da, konektörler ve terminal bağlantıları da yeterli kapasiteli olmalıdır. tedarikçi olarak Elektraverse'ten motor kablo kesiti hakkında danışmanlık alabilirsiniz.
Sıkça Sorulan Sorular (SSS)
Motor kablo kesiti nedir?
Motor kablo kesiti, kablonun iç kesit alanını mm² cinsinden gösteren bir parametredir. Motor kablo kesiti, kablonun akım taşıma kapasitesini belirler.
Motor kablo kesiti seçiminde hangi faktörler önemlidir?
Motor kablo kesiti seçiminde motor akımı, kablo uzunluğu, çevre sıcaklığı, kurulum şekli ve iletken malzemesi çok önemlidir.
Motor kablo kesiti 50 metre mesafede nasıl değişir?
Motor kablo kesiti arttıkça, uzun mesafelerdeki voltaj düşüşü azalır. Motor kablo kesiti hesabında 50 metre gibi uzun mesafeler için daha büyük kesit seçilmelidir.
Motor kablo kesiti hesabında voltaj düşüşü neden önemli?
Motor kablo kesiti küçükse, voltaj düşüşü %5'i aşar ve motor yetersiz çalışır. Motor kablo kesiti hesabında %5 voltaj düşüşü limiti mutlaka tutulmalıdır.
Bakır ve alüminyum kablo için motor kablo kesiti aynı mı?
Hayır, motor kablo kesiti bakır kablo için daha küçük seçilebilir. Alüminyum kablo motor kablo kesiti daha büyük olmalıdır çünkü özdirenç daha yüksektir.
Sıcak ortamlarda motor kablo kesiti nasıl değişir?
Sıcak ortamlarda motor kablo kesiti daha büyük seçilmelidir. Yüksek sıcaklık, kablonun akım taşıma kapasitesini azaltır.
Motor kablo kesiti seçiminde standart değerler nelerdir?
Motor kablo kesiti standart değerleri: 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm² gibi değerlerdir.
Motor kablo kesiti yanlış seçilirse ne olur?
Motor kablo kesiti küçük seçilirse aşırı ısınma, voltaj düşüşü ve yangın riski oluşur. Motor kablo kesiti yanlış hesaplandığında elektrik tesisinin güvenliği tehlikeye girer.
