MESAFE SENSÖRÜ NEDİR?

Mesafe Sensörü Nedir? Çalışma Prensibi, Türleri ve Endüstriyel Kullanımı

Endüstriyel otomasyonda yalnızca nesne varlığını değil, aynı zamanda nesneye olan uzaklığı da bilmek gerekir. Bu gereksinimi karşılayan elemanlara mesafe sensörü adı verilir. Mesafe sensörleri bir nesnenin uzaklığını milimetre, santimetre ya da metre cinsinden sürekli olarak ölçer ve bu bilgiyi PLC ya da kontrolcüye analog ya da dijital biçimde iletir. Lazer, ultrasonik, kızılötesi, manyetostriktif, lineer potansiyometrik ve LIDAR gibi farklı teknolojilere dayanan çok çeşitli mesafe sensörü türleri mevcuttur ve her biri özelleştiği uygulama alanı ile öne çıkar.

Mesafe sensörleri, malzeme yüksekliği ölçümü, seviye izleme, parça boyutu doğrulama, robot konumlandırma, çarpışma önleme, paket boyutu ölçümü ve kalınlık denetimi gibi alanlarda görev alır. Otomotiv, lojistik, mobilya, kağıt, tekstil, gıda, ilaç ve elektronik gibi pek çok sektörde standart bir bileşen haline gelmiştir.

Mesafe Sensörünün Çalışma Prensibi

Bu cihazların çalışma mantığı, kullanılan teknolojiye göre farklılık gösterir. Lazer modellerde uçuş süresi (time-of-flight) ya da üçgenleme (triangulation) yöntemleri kullanılır. Uçuş süresi yöntemi, bir lazer demetinin nesneye gidip dönme süresini ölçerek uzaklığı hesaplar; ışık hızı bilindiği için bu süreden mesafe çıkarılabilir. Üçgenleme yönteminde ise lazer demeti nesnenin üzerine düşürülür ve geri yansıyan ışık, bir CMOS ya da PSD alıcı üzerinde belirli bir noktaya odaklanır; mesafe değiştikçe bu nokta hareket eder ve sensör nokta konumundan uzaklığı çıkarır.

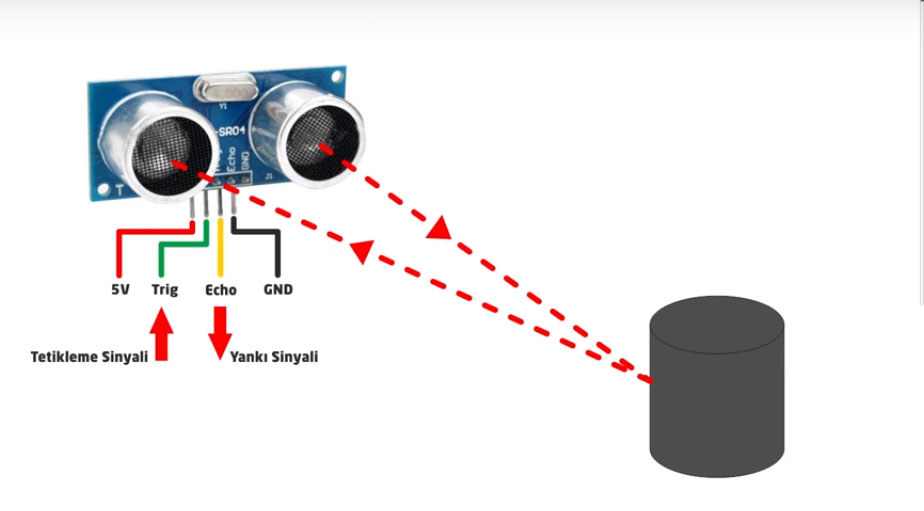

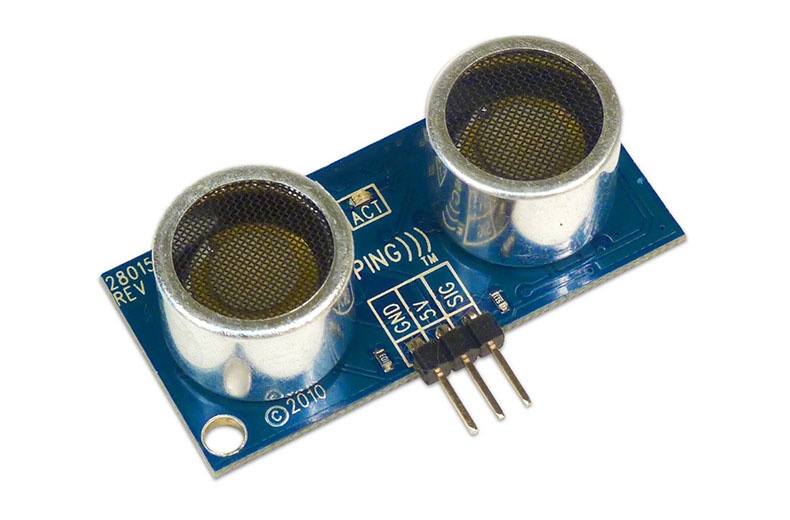

Ultrasonik tip cihazlar kulağın algılayamadığı yüksek frekanslı ses dalgaları (40 kHz civarı) gönderir; nesneden yansıyan dalganın geri dönüş süresini ölçerek uzaklığı hesaplar. Kızılötesi tip cihazlar üçgenleme prensibiyle çalışan görece düşük maliyetli modellerdir. Manyetostriktif sensörler manyetik alan değişimini akustik dalga ile birleştirerek pozisyon ölçümü yapar; bu tip hidrolik silindir ve makine eksenlerinde tercih edilir. LIDAR teknolojisi ise lazer demetini geniş bir alan üzerinde taratarak iki ya da üç boyutlu mesafe haritası oluşturur.

Mesafe Sensörü Yapısı

Cihazın dahili yapısı, kullanılan teknolojiye göre değişse de temel olarak verici, alıcı, işlemci, çıkış katı ve gövde unsurları ortaktır. Lazer modellerde verici tarafında lazer diyot, alıcı tarafında ise CMOS imaj sensörü ya da PSD bulunur. Ultrasonik modellerde piezoelektrik kristal hem verici hem alıcı görevi görür. Kızılötesi modellerde IR LED ve PSD birlikte kullanılır. İşlemci, alıcıdan gelen sinyali yorumlayarak mesafe değerini hesaplar.

Cihazın başlıca bileşenleri kısaca şöyledir:

• Verici: Lazer diyot, IR LED, piezo kristal ya da radar antenler

• Alıcı: CMOS imaj sensörü, PSD ya da piezo kristal

• Sıcaklık telafi devresi (özellikle ultrasonik için)

• DSP/ARM tabanlı işlem birimi

• Analog (4-20 mA, 0-10 V) ya da dijital çıkış katı

• IO-Link, Profinet, EtherCAT, EtherNet/IP haberleşme

• Alüminyum, paslanmaz çelik ya da plastik gövde

• IP65, IP67 ya da IP69K seviyesinde sızdırmazlık

Mesafe Sensörü Türleri Karşılaştırma Tablosu

Mesafe sensörleri kullanılan algılama teknolojisine göre çeşitli sınıflara ayrılır. Aşağıdaki tablo başlıca tipleri özetler:

Mesafe Sensörü Kullanım Alanları

Mesafe sensörleri ölçülen uzaklık ihtiyacına göre çok geniş bir alanda görev yapar. Otomotiv üretiminde robot uçlarının iş parçasına olan uzaklığını izlemek, kalıp pozisyonlarını sürekli ölçmek ve gövde montajı sırasında parça boyutu doğrulaması bunlarla yapılır. Lojistik ve depo otomasyonunda paket boyutları ölçülür, raf doluluk durumu izlenir ve forklift ya da AGV araçlarında çarpışma önleme görevini üstlenirler.

Bu teknolojinin yoğun görev aldığı uygulamalar:

• Tekstil ve kağıt makinelerinde rulo çapı ölçümü

• Levha kalınlık denetiminde çift sensörlü mikron ölçüm

• Asansör ve vinç sistemlerinde konum izleme

• Liman konteyner istif yerleşim ölçümü

• Tank ve silo seviye ölçümünde ultrasonik/radar

• Otopark sisteminde araç algılama ve yükseklik ölçümü

• Tıbbi cihazlarda yüksek doğruluklu konumlandırma

• AGV ve depo robotlarında LIDAR navigasyon

Mesafe Sensörü Avantajları

Mesafe sensörlerinin sağladığı en büyük üstünlük, basit varlık tespitinin ötesine geçerek uzaklık bilgisini sürekli olarak iletmesidir. Bu sayede üretim hattında nesne boyutu doğrulaması, eksik ya da fazla parça tespiti ve milimetrik konumlandırma yapılabilir. Temassız çalıştıkları için aşınma ve mekanik arıza yaşanmaz; uzun ömürlü ve güvenilir biçimde görev yaparlar. Lazer modeller mikron seviyesinde doğruluk sağlarken ultrasonik modeller olumsuz görüş koşullarında dahi güvenilir biçimde ölçüm yapabilir.

Yüksek tepki süreleri sayesinde hareketli süreçlerde dahi sürekli ölçüm gerçekleştirilir; bazı modellerde örnekleme oranı saniyede binlerce ölçüm seviyesine ulaşabilir. Modern modellerde IO-Link, Profinet, EtherCAT ve EtherNet/IP gibi haberleşme arayüzleri bulunur; bu sayede yalnızca mesafe değil, sıcaklık, alıcı sinyal genliği ve tanı bilgileri de PLC'ye iletilebilir. Geliştirilmiş optik filtreler sayesinde dış aydınlatma ve yansıma gibi olumsuz koşullara karşı dayanıklılık sağlanır.

Mesafe Sensörü Seçimi

Doğru bir mesafe sensörü seçimi için öncelikle ölçülecek uzaklık aralığı belirlenmelidir. Çok kısa mesafeler (1 mm-50 mm) için üçgenleme tabanlı lazer ya da kızılötesi modeller önerilir. Orta mesafe (5 cm-3 m) için difüz tip lazer ya da ultrasonik modeller tercih edilir. Uzun mesafe (3 m-100 m) için uçuş süresi tabanlı lazer ya da radar modelleri uygundur. Doğruluk gereksinimi ölçüm aralığı ile birlikte değerlendirilmelidir; mikron seviyesinde doğruluk için yüksek çözünürlüklü üçgenleme modelleri seçilmelidir.

Hedef nesnenin yüzey özelliği seçimi etkileyen önemli bir konudur. Şeffaf yüzeyler için ultrasonik modeller; siyah ve mat yüzeyler için yüksek güçlü lazer modelleri; ışıltılı metalik yüzeyler için ise polarize edilmiş modeller önerilir. Ortam koşulları açısından sıcaklık, nem, toz ve titreşim seviyesi göz önünde bulundurulmalıdır. Toz ve buharın olduğu ortamlarda radar modelleri öne çıkar. Çıkış tipi (analog, dijital, IO-Link, Profinet, EtherCAT) mevcut otomasyon sistemine göre belirlenir. Sensörün tepki süresi, ölçüm tekrarlama oranı, gövde tipi ve koruma sınıfı da seçimde değerlendirilmesi gereken konulardır.
